臺北市政府環境保護局內湖垃圾焚化廠中文版焚化流程介紹https://www.nhrip.gov.taipei/News.aspx?n=4B131BBA3EBF5BA4&sms=27C2FD56F62BA6DCzh-Hant-TW臺北市政府環境保護局內湖垃圾焚化廠<![CDATA[廢水處理設備]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=C90184EFC1B27497廢水排放值：懸浮固體物(SS) 600mg/L 以下、重金屬汞 0.05mg/L 以下、鉛 1.0mg/L 以下、鎘1.0mg/L 以下、化學需氧量COD 1200mg/L 以下。

污泥處理： 廢水 經處理後產生之污泥，經脫水製成泥餅後，經中間處理後再利用。

汙水處理場外觀
汙水處理場外觀
汙水場處理控制室
汙水場處理控制室
]]>Thu, 08 Jul 2010 16:00:00 GMT<![CDATA[飛灰處理設備]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=121FFCA01231F32A由鍋爐、半乾式洗煙塔及袋濾式集塵器所收集之飛灰，經輸送機送至飛灰固化區處理，飛灰混練穩定化方式係採用一定比例之飛灰、水泥及重金屬螯合劑混練後， 進行養生程序，再經ＴＣＬＰ（Toxicity characteristic leaching procedure）（毒性特性溶出程序）試驗並符合規定後載至衛生掩埋場暫置。

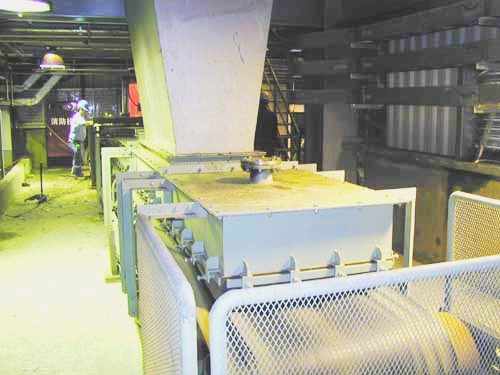

飛灰固化區
飛灰固化區
飛灰固化區
飛灰固化區
飛灰固化裝置控制盤
飛灰固化裝置控制盤
飛灰輸送帶
飛灰輸送帶
飛灰輸送機
飛灰輸送機
混練成型輸送機
混練成型輸送機
]]>Thu, 08 Jul 2010 16:00:00 GMT<![CDATA[底渣處理設備]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=9DE57D81D637AE0D底渣處理：焚化後之底渣，經底渣押出裝置冷卻、調濕後再由底渣震動輸送機至底渣貯坑。

底渣吊車：由底渣吊車將底渣抓取至底渣卡車，送至再利用處理廠委託再利用處理。

底渣吊車室
底渣吊車室
底渣地磅
底渣地磅

底渣冷卻押出機
底渣冷卻押出機
底渣震動輸送機
底渣震動輸送機
]]>Thu, 08 Jul 2010 16:00:00 GMT<![CDATA[廢氣處理設備]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=B77DCE6AAC1D3021氮氧化物：廢氣中之氮氧化物以S.N.C.R(選擇性無觸媒還原法)脫硝技術處理至85ppm以下。

氯 化 氫：廢氣中之氯化氫經半乾式洗煙塔處理至60ppm以下。

戴 奧 辛：廢氣中之戴奧辛經活性碳設備處理至0.1ng-TEQ/Nm3以下。

不透光率：廢氣中之煙塵經袋濾式集塵器處理至20％以下。

誘引抽風機：將經袋濾式集塵器處理過之廢氣經再熱設備加熱後抽至煙囪排放。

煙 囪：高度為74公尺，底部外徑為13.5公尺，內設三支鋼製煙管及修護旋梯一座。

半乾式洗煙塔
半乾式洗煙塔
尿素貯槽
尿素貯槽

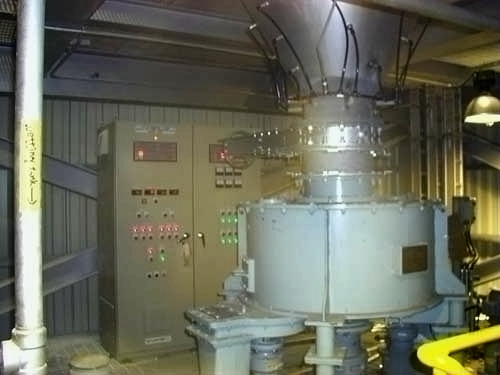

活性碳噴入系統控制盤
活性碳噴入系統控制盤
袋濾式集塵器（1）
袋濾式集塵器（1）
袋濾式集塵器（2）
袋濾式集塵器（2）
袋濾式集塵器頂部
袋濾式集塵器頂部
硝石灰供給器
硝石灰供給器
誘引抽風機
誘引抽風機
廢氣分析室
廢氣分析室
]]>Thu, 08 Jul 2010 16:00:00 GMT<![CDATA[中央控制系統]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=92A3D29E9CFB88D9廠內之垃圾收受情形、爐內燃燒狀態、鍋爐之運轉、排煙濃度等之操作，由技術人員藉由DCS（分散式控制系統）於中央控制室集中監視及控制。

中央控制室分散式控制系統
中央控制室分散式控制系統
中央控制室流程控制監視面板（1）
中央控制室流程控制監視面板（1）
中央控制室流程控制監視面板（2）
中央控制室流程控制監視面板（2）
中央控制室電力控制盤
中央控制室電力控制盤
中央控制室
中央控制室
]]>Thu, 08 Jul 2010 16:00:00 GMT<![CDATA[空氣處理設備]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=C6FDAD6D3842F966將垃圾貯坑中的空氣及廠房內之空氣分別以一次空氣及二次空氣的方式，抽至焚化爐內作為燃燒空氣的來源，使廠內形成負壓狀態，以自然導流引入新鮮空氣，使廠區保持無臭無味的環境。

一次空氣送風機
一次空氣送風機

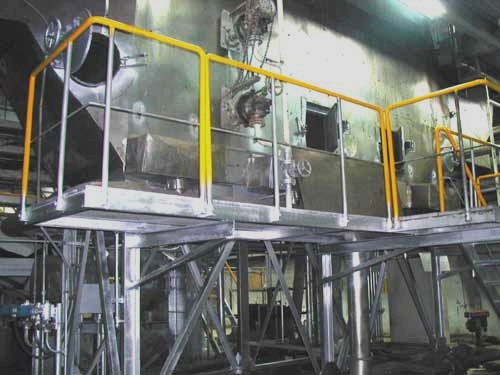

空氣預熱器
空氣預熱器
]]>Thu, 08 Jul 2010 16:00:00 GMT<![CDATA[廢熱利用設備]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=D02873DE494706E2廢氣回收鍋爐：垃圾焚化所產生的高溫廢氣，由鍋爐冷卻並回收其熱能，產生蒸汽。

熱能利用：由鍋爐產生之蒸汽主要供蒸汽渦輪發電機發電，部份供溫水游泳池加熱用及本廠其他附屬設備加熱等用途。

汽輪發電機
汽輪發電機
汽輪發電機控制室
汽輪發電機控制室

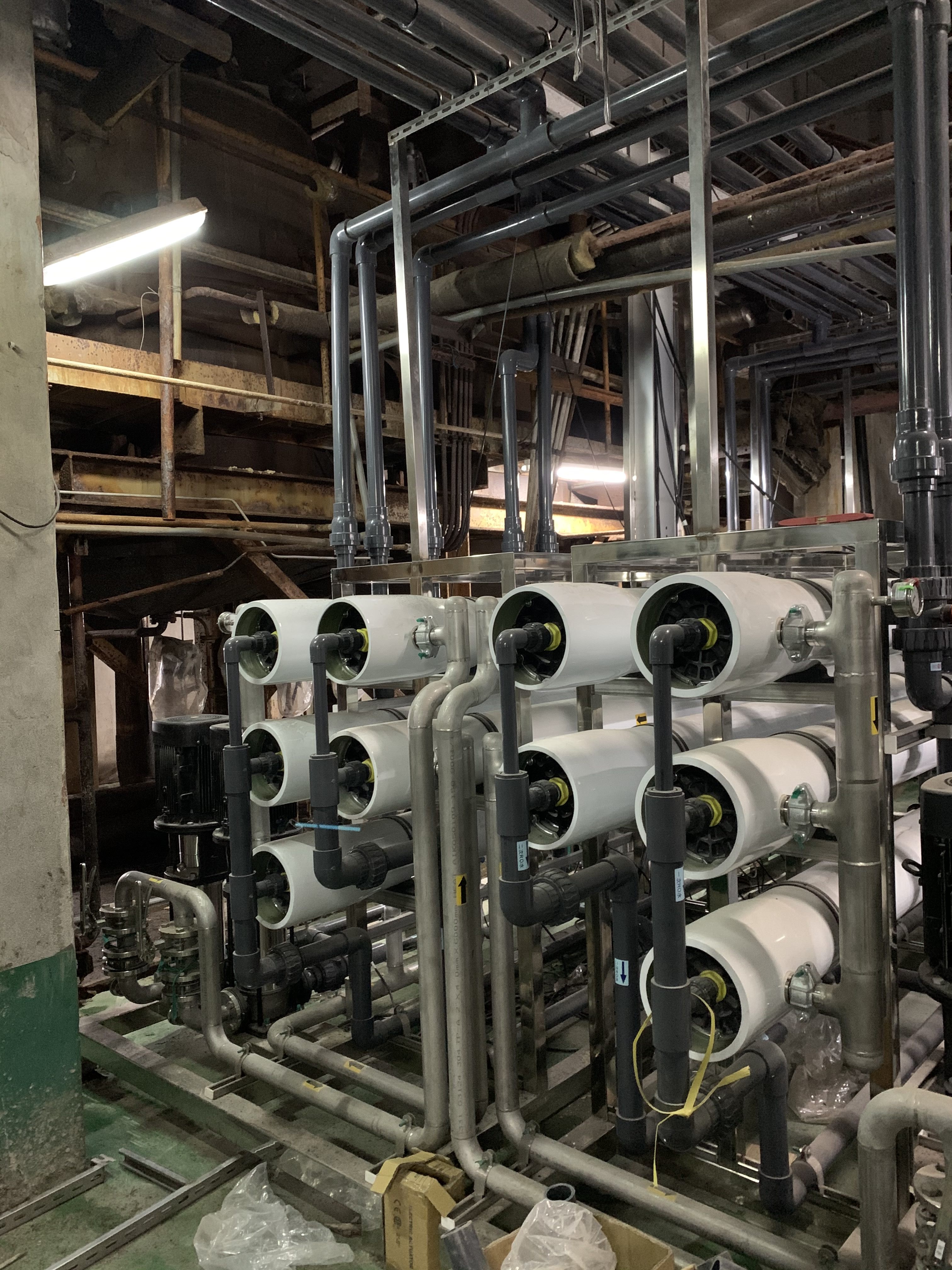

/001/Upload/535/relpic/26415/3885814/fdafcc6a-24a3-4835-8f0d-252b98868f51.jpg純水製造室（1）

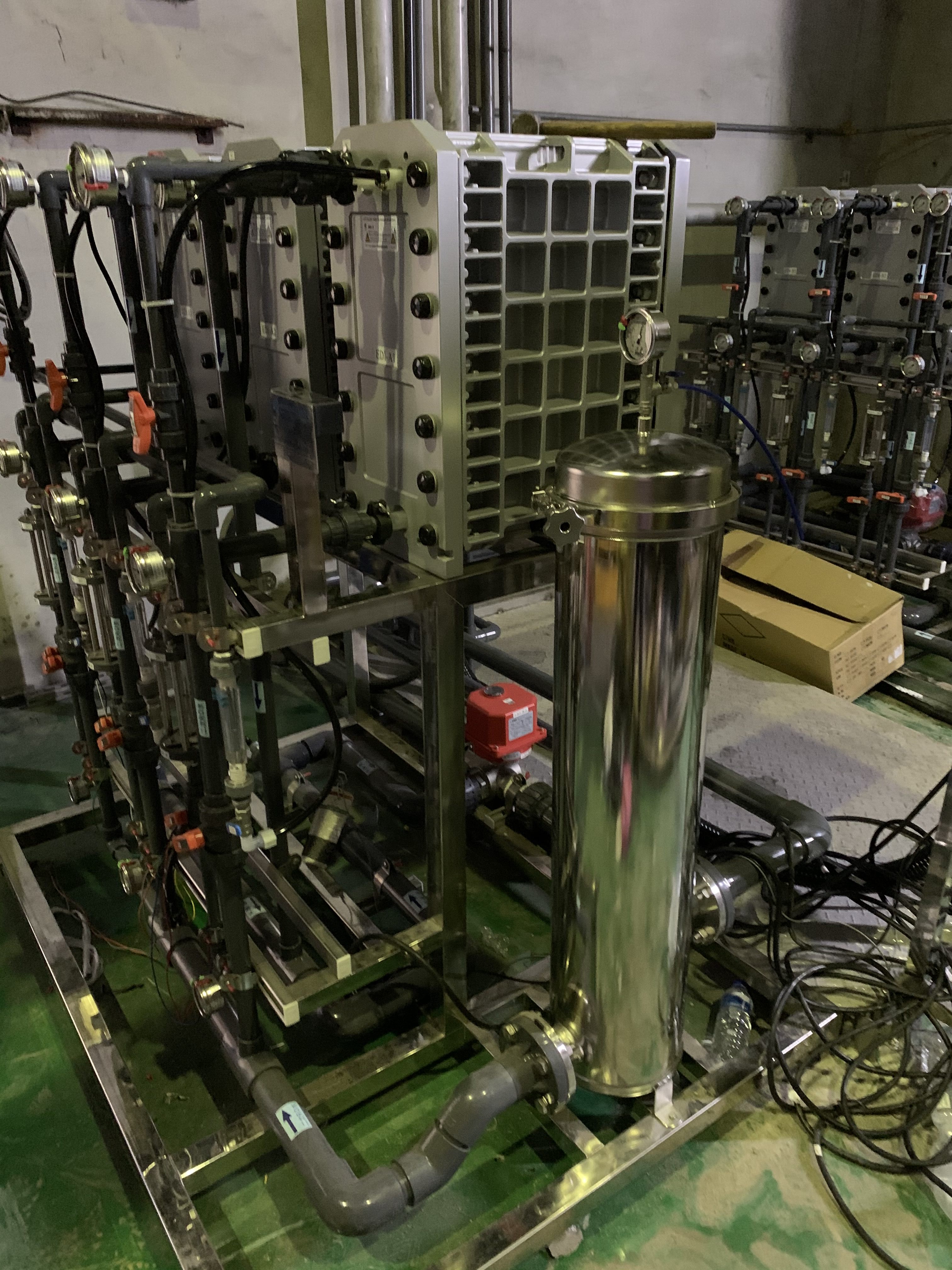

/001/Upload/535/relpic/26415/3885814/2b7e2134-2c9e-47f4-9137-a58745c2bfd2.jpg純水製造室（2）

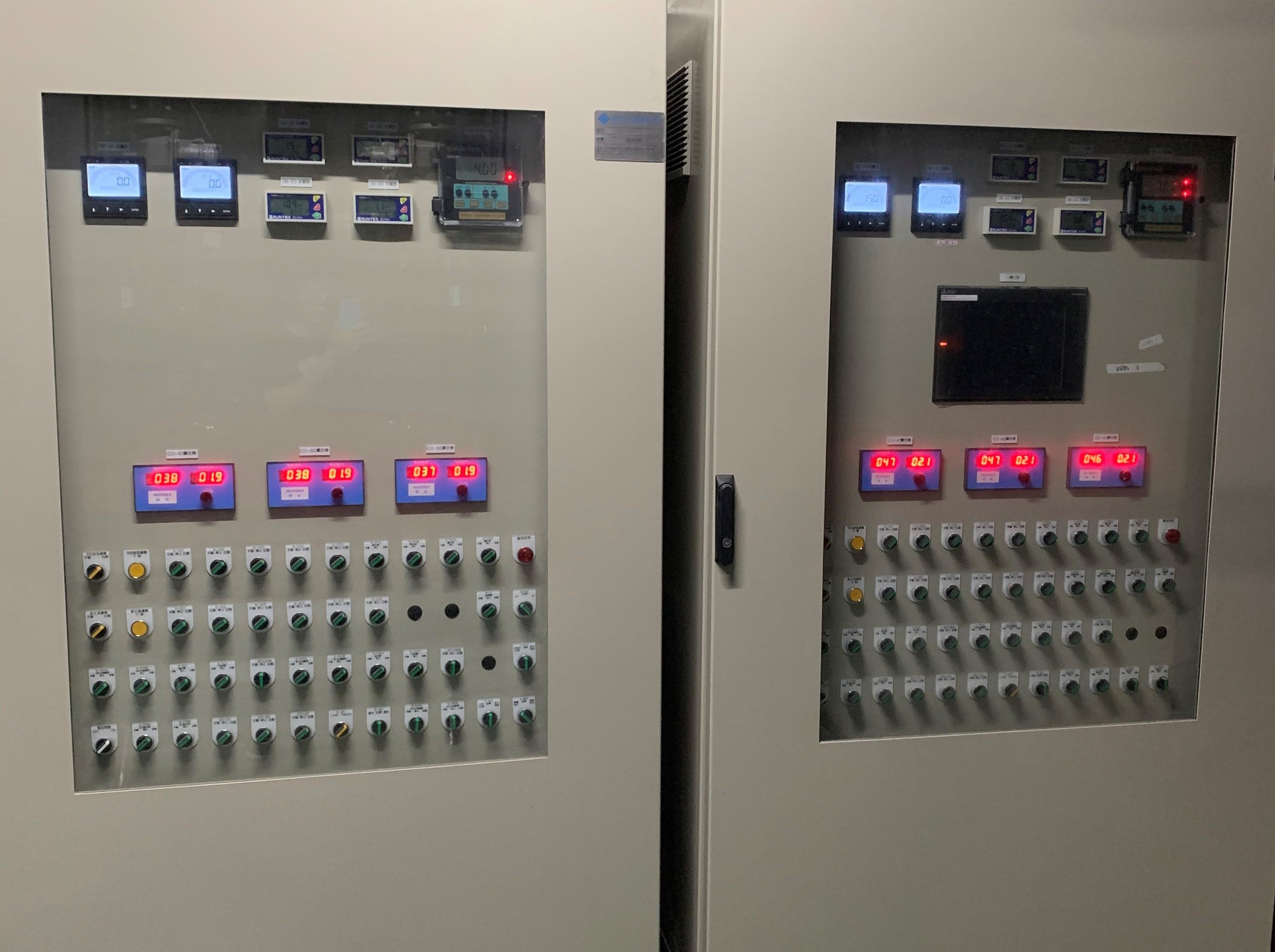

/001/Upload/535/relpic/26415/3885814/d069d60e-f083-472b-bde3-1050d8f88004.jpg純水製造控制盤
純水儲槽
純水儲槽
廢熱回收鍋爐
廢熱回收鍋爐
鍋爐給水泵室
鍋爐給水泵
]]>Thu, 08 Jul 2010 16:00:00 GMT<![CDATA[收受處理設備]]>https://www.nhrip.gov.taipei/News_Content.aspx?n=4B131BBA3EBF5BA4&s=C7E3FA4D8B5D6BE3垃圾收受：垃圾車進廠先經地磅秤重後，再至傾卸區將垃圾傾卸於貯坑內。

垃圾貯存：垃圾貯坑可貯存約三天的垃圾量(9000立方公尺)。

垃圾投入：垃圾吊車抓取垃圾投入進料斗後進入爐內。

垃圾焚化：垃圾在焚化爐內經供給段、乾燥段、燃燒段、後燃燒段所構成之爐床，使其有效率之焚化。爐內溫度保持在850~1050度 C。

垃圾地磅
垃圾地磅
垃圾車洗車場
垃圾車洗車場
垃圾車傾卸平台（1）
垃圾車傾卸平台（1）
垃圾車傾卸平台（2）
垃圾車傾卸平台（2）
垃圾傾卸口
垃圾傾卸口
焚化爐爐床
焚化爐爐床
]]>Thu, 01 Jul 2010 16:00:00 GMT
